Unsere Referenzen
L2654 –Ersatzneubau der Schwarze Sorbitzbrücke in Rohrbach; BW 6
| Auftraggeber: | Thüringer Landesamt für Bau und Verkehr |
| Bearbeitungszeit: | 2023-2026 |
| Projektdaten: | Ersatzneubau Brücke über die Schwarze Sorbitz ASB Nr.: 5333538 Stahlbetonrahmen mit einer lichten Weite von 2,75 m Stützweite in Straßenachse: 3,25 m Kleinste licht Höhe: 1,75 m Fahrbahnbreite: 6,00 m Breite zw. den Geländern: 17,08 m Kreuzungswinkel: 35,0 gon |
| Leistungen: | HOAI §43 Objektplanung Ingenieurbauwerke Lph. 8 und örtliche Bauüberwachung |
Das Thüringer Landesamt für Bau und Verkehr Region Mitte (TLBV) lässt für die vorhandene Brücke in der Gemeinde Rohrbach einen Ersatzneubau der im Jahre 1925 errichteten, stark verschlissenen Brücke über die Schwarze Sorbitz in den Jahren 2023/2024 durchführen.
Das verschlissene Bauwerk dient der Überfahrt über das Gewässer und besitzt eine bedeutende Erschließungsfunktion für das Sorbitz- u. Schwarzatal. Die Landesstraße L 2654 ist eine wichtige Verbindung zwischen Sitzendorf und der Bundesstraße B 281 zwischen Saalfeld u. Neuhaus am Rennweg.

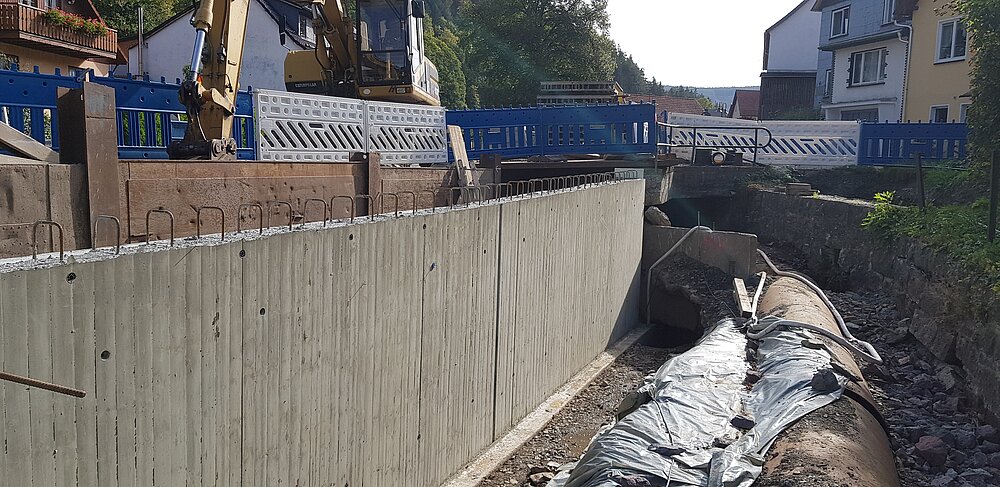

Die Maßnahme umfasst den Ersatzneubau der Brücke über die Schwarze Sorbitz in Rohrbach / L2654 am Ortseingang von Rohrbach / Bauwerks-Nr. BW6, ASB-Nr.:5333 538 und die an die Brücke anschließende Ufermauer Unterwasser, rechts.
Linienführung und Gradiente der überführenden Strecke werden analog dem Bestand ausgebildet. Die Fahrbahnbreite beträgt 6,0 m gemäß RQ 9 unterhalb der Brücke und ca.5,5 m oberhalb der Brücke, angepasst an den Bestand.
Die Thome & Müller Ingenieure GmbH hat die Objektplanung Ingenieurbauwerke Lph. 8 (Bauoberleitung/Bauüberwachung) übernommen. Darüber die analogen Leistungen zum Leistungsbild Verkehrsanlagen für die Anbindung an den Bestand.

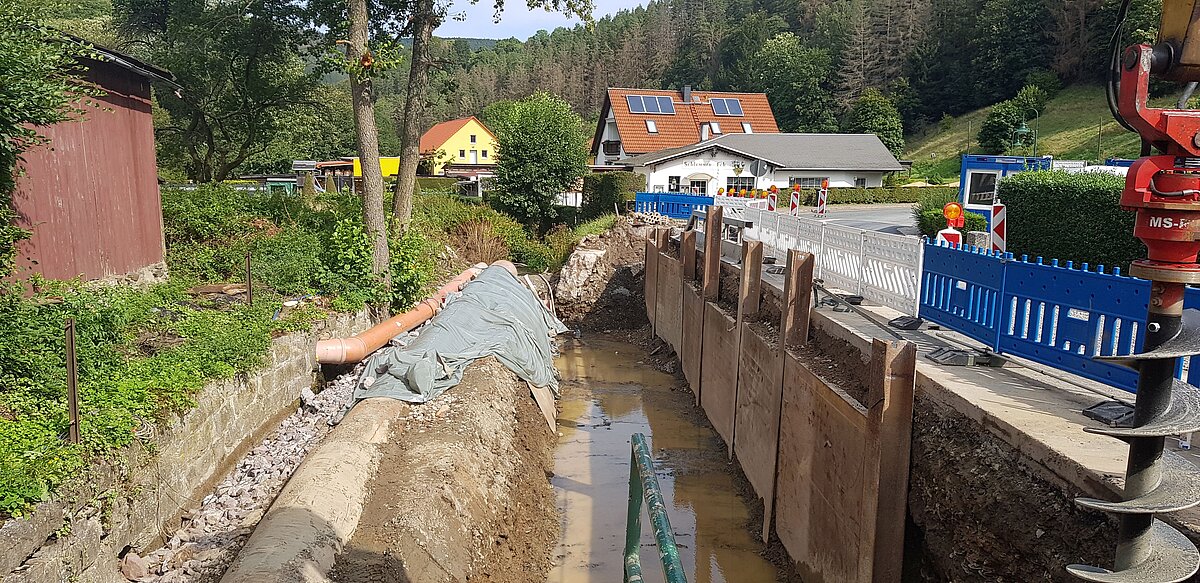

Aufgrund der Vielzahl an vorhandenen Bestandsleitungen im Baufeld mussten teils individuelle Lösungen mit dem Baubetrieb entwickelt werden, um den Baufortschritt nicht zu gefährden.
